Öntvényidomok FKS-idom PVC csövekhez

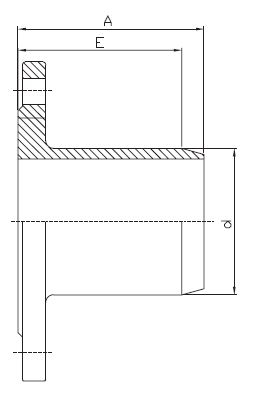

F-KS idom PVC csövekhez Nr. 5602
DIN 8061/8062
Méretezés: DIN 16451
Üzemi nyomás max. PN 16
Gömbgrafitos öntöttvasból, epoxi-porbevonattal
Karima méretezés: EN 1092-2 (DIN 28605) szerint, alapkivitel megfúrása DIN 2501 szerint PN 16 DN150-ig, DN200-tól PN10. Más méretek kérésre!
DN | ∅ d | A | E |
Tömeg kg |
---|---|---|---|---|
50 | 63 | 110 | 90 | 3,5 |
65 | 75 | 117 | 98 | 4,3 |
80 | 90 | 128 | 110 | 5,1 |
100 | 110 | 141 | 120 | 6,2 |
125 | 140 | 159 | 135 | 8,6 |
150 | 160 | 171 | 145 | 11,0 |
200 | 225 | 192 | 165 | 17,4 |
250 | 280 | 247 | 218 | 25,2 |
300 | 315 | 267 | 240 | 34,7 |
