Öntvényidomok HAWLE VARIO idom
Két karimás teleszkópos idom integrált gömbcsuklóval, kiegészítő húzásbiztosítással.
Öntvényidomok HAWLE VARIO idom
Maximális iránytörés 10°
Két karimás teleszkópos idom integrált gömbcsuklóval, kiegészítő húzásbiztosítással.
Konstrukciós jellemzők:
A HAWLE VARIO idom szerelési közdarabként használható, mely a beépítési hossz változtatása mellett maximálisan 10° iránytörést is megenged.
A HAWLE VARIO idom korrózióálló anyagokból készül, az öntvény alkatrészek kívül-belül epoxi porbevonattal rendelkeznek, mely 100%-os korrózióvédelmet biztosít.
A HAWLE VARIO idom ivóvíz hálózatokban történő beépítésre alkalmas PN 16 bar nyomásig.
Kiegészítő húzásbiztosítás: A HAWLE VARIO idom kiegészítő húzásbiztosítással kerül kiszállításra.
Alapanyag jellemzők:
Öntvény alkatrészek: gömbgrafitos öntöttvas, EN-GJS-400-18 az EN 1563 szerint, kívül és belül epoxi porbevonattal a GSK előírásai szerint.
Csavarok: rozsdamentes acél A2.
O-gyűrűk: ivóvízre alkalmas EPDM.
Anyagminőség: rozsdamentes acél A2

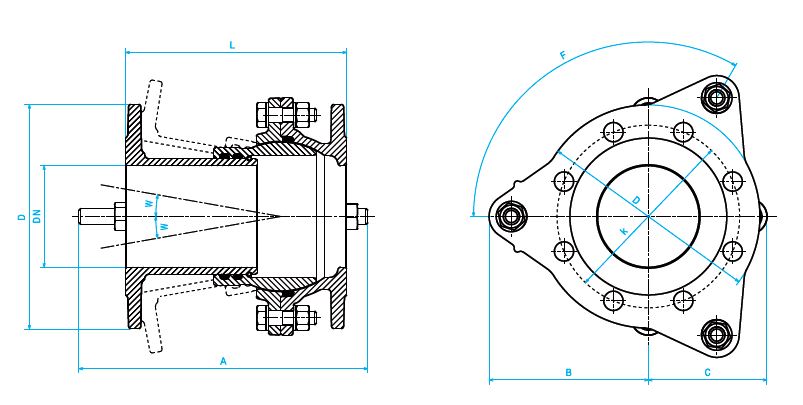

Rendelési szám | DN | Beépítési hossz mm |
Iránytörés W |
A mm |
B mm |
C mm |
D mm |
F mm |
k mm |
Tömeg kg |
---|---|---|---|---|---|---|---|---|---|---|
8010 (rövid) |
50 | 150-207 | 0 - 10° | 285 | 212 | 87 | 165 | 3x120° | 125 | 8,90 |
80 | 150-214 | 0 - 10° | 285 | 247 | 107 | 200 | 3x120° | 160 | 12,9 | |
100 | 150-216 | 0 - 10° | 285 | 267 | 117 | 220 | 3x120° | 180 | 14,8 | |
150 | 175-250 | 0 - 10° | 330 | 380 | 190 | 285 | 4x90° | 240 | 25,4 | |
200 | 195-292 | 0 - 10° | 360 | 229 | 229 | 340 | 4x90° | 297 | 40,3 | |
8011 (hosszú) |
50 | 207-323 | 0 - 10° | 415 | 212 | 87 | 165 | 3x120° | 125 | 10,2 |
80 | 214-344 | 0 - 10° | 415 | 247 | 107 | 200 | 3x120° | 160 | 15,2 | |
100 | 216-350 | 0 - 10° | 415 | 267 | 117 | 220 | 3x120° | 180 | 17,3 | |
150 | 250-408 | 0 - 10° | 480 | 380 | 190 | 285 | 4x90° | 240 | 29,3 | |
200 | 280-462 | 0 - 10° | 530 | 229 | 229 | 340 | 4x90° | 297 | 47,3 |
