Pillangószelep SFERACO 1125

Pillangószelep SFERACO 1125

Tányér: nikkel bevonattal GGG40, Ház anyaga: GG25, Tömítés: EPDM -10°C - +110°C

Méret: DN 40-től DN 1000-ig
Végződés: PN 10/16 közötti karimák, ASA 150 DN 600-ig
Min. hőmérséklet: -10°C
Max. hőmérséklet: + 110°C
Max. nyomás: 16 bar DN 300-ig
Specifikációk: hosszú szigetelhető nyak, öntött vas tányér, vulkanizált rugalmas gyűrű
Anyagok: Öntött vas ház


SPECIFIKÁCIÓK:
· Hosszú szigetelhető nyak
· ISO 5211 hajtóműillesztőperem
· Wafer típus
· PN 10/16 karimák között és ASA150 DN 40 -től DN 600-ig
· PN 10 karimák között DN 700 -től DN 1000-ig
· A tányéron teljesen átmenő szelepszár
· 10 pozíciós kar és zárszerkezet DN 300-ig
· PTFE tömítés a szelepszáron
· Öntött vas tányér
· Epoxy festés RAL003 80 micron vastagság
· Vulkanizált rugalmas gyűrű


HASZNÁLAT:
· Minden közönséges folyadék esetében
· Min és max hőmérséklet átlag : - 10°C -tól + 110°C-ig
· Max nyomásátlag : 16 bar DN 300-ig , 10 bar felett


ÁRAMLÁSI TÉNYEZŐ Kv ( m3 / h ) :

Nyitásszög DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
10°

0,04

 0,05 0,09 0,17 0,26 0,43 0,68  1,7  2,6  3,4  5,1 6,8  9,4 11,9

18,8
20°   2 3 5 8 15 25 38 76 129 200 288 396 525 675 1042
30°   5 6 10 15 31 52 81 160 273 422 610 839 1101 1428 2207
40°   10 13 21 33 67 113 175 348 592 914 1321 1817 2407 3095 4781
50°   18 23 38 60 119 202 312 620 1055 1630 2355 3239 4289 5515 8521
60°   30 38 64 99 196 334 516 1025 1746 2697 3897 5359 7097 9125 14098
70°   48 60 102 156 310 529 817 1623 2764 4269 6167 8481 11372 14442 22312
80°    72 90 152 235 466 793 1226 2434 4145 6403 9250 12720 16848 21662 33468
90°   78 98 167 258 512 872 1347 2675 4555 7037 10165 13799 18514 23805 36778



FORGATÓNYOMATÉK ÉRTÉKE ( Nm, biztonsági tényező nélkül ) :
Minimum 30%-os biztonsági tényezőt javaslunk a hajtómű kiválasztásakor.

DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
PN10 11 15 24 31 48 73 106 177 281 410 475 746 1112 1356 2468 4908 6462 7886 13382
PN16 12 16 26 33 53 81 119 194 308 441 - - - - - - - - -



VÁLASZTÉK:
· Kar DN40 -től DN300-ig
· Csigahajtómű kézikerékkel (Ref.1198) DN40 -től DN1000-ig lehetséges

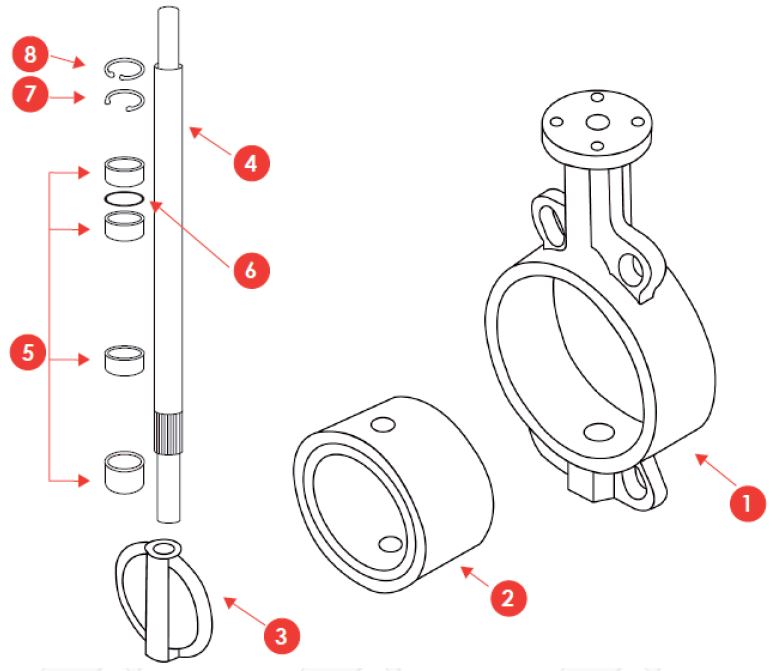

ANYAGOK:

CIKK MEGHATÁROZÁS ANYAGOK
1 Ház Öntött vas EN GJL-250
2 Űlékgyűrű (mandzsetta) EPDM
3 Tányér Öntött vas EN GJS-400-15 nikkelezett
4 Szelepszár SS 416
5 Csapágy PTFE
6 O gyűrű NBR
7 Seger-gyűrű Acél
8 Seger-gyűrű Acél
  KAR Aluminium
