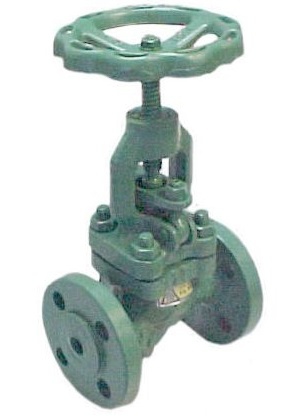

Átmeneti szelep acélöntvényből MSG. 1.14.

Átmeneti szelep acélöntvényből MSG. 1.14.

Használható hideg és meleg víz, telített és túlhevített vízgőz és különböző folyadékok esetén.

Átmeneti szelep acélöntvényből MSG. 1,14.

Alkalmazási terület: A szelep használható hideg és meleg vízre, telített és túlhevített  vízgőzre, az alkatrészek anyagára közönbös folyadékokra at alábbi üzemi hőfok-diagram szerint.



Külön igény esetén légnemű közegre is rendelhető!

Kivitel: Elzáró

VTSZ: 8481807300

Szabályzó / folytó

VTSZ: 8481807300

Szivárgási fokozat: DIN 3230/3BN 1. fokozat

Csatlakozó méret: EN 1092-1 FORM B

Építési hosszúság: MSZ EN 558-1 FTF1

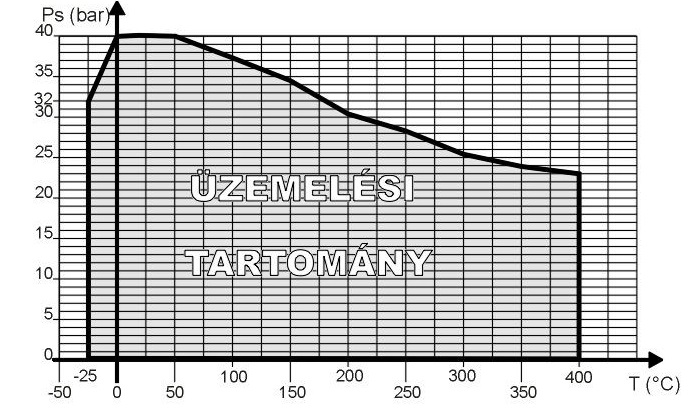

Hőfok-diagram

T -25 0 20 50 100 150 200 250 300 350 400
Ps 32 40 40 40

37,3

 34,7 30,2 28,4 25,8 24

23,1

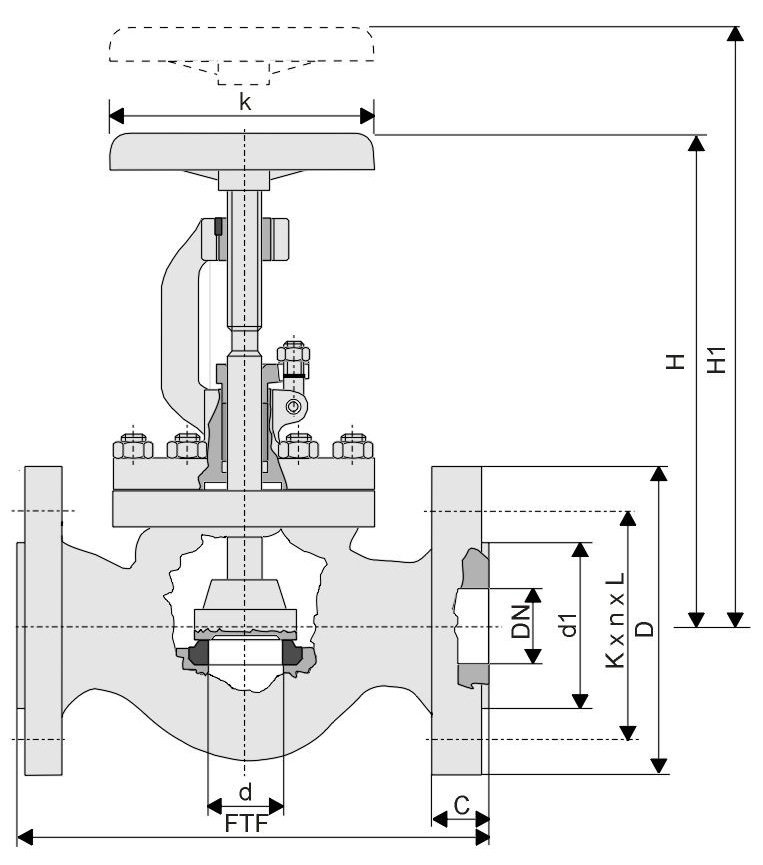

Mérettáblázat

DN

 d D d1 FTF KxnxL C H/H1 K Kv100 kg/db
15 15 95 45 130 65x4x14 16 190/210 120 4,5 4,3
20 20 105 58 150 75x4x14 18 190/210 120 8 5,3
25 25 115 68 160 85x4x14 18 208/228 160 12,5 7,7
32 32 140 78 180 100x4x18 180 240/260 160 20 9,3
40 40 150 88 200 110x4x18 18 244/284 200 30 14
50 50 165 102 230 125x4x18 20 297/337 200 42 17
65 65 185 122 290 145x8x18 22 348/388 260 81 27
80 80 200 138 310 160x8x18 24 388/428 260 122 36
100 100 235 162 350 180x8x22 24 402/462 300 194 48
125 125 270 188 400 220x8x26 26 470/530 350 272 74
150 150 300 218 480 250x8x26 28 551/611 350 390 105
200* 200 375 286 600 320x12x30 34 730/822 350 594 189

*csak elzáró kivitelben készül

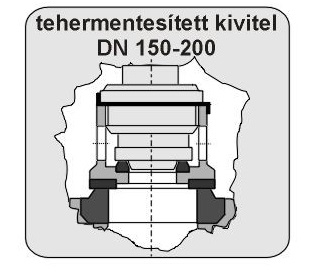

Átmeneti szelep acélöntvényből Átmeneti szelep acélöntvényből metszet Átmeneti szelep acélöntvényből szabályzó (fojtó) kivitel) Átmeneti szelep acélöntvényből tehermentesített kivitel Átmeneti szelep acélöntvényből üzemelési tertomány
