Hatlapfejű tövigmenetes csavar DIN933/5.6

Hatlapfejű tövigmenetes csavar DIN933/5.6

Hatlapfejű tövigmenetes csavar DIN933/5.6

Hatlapfejű tövigmenetes csavar DIN933/5.6

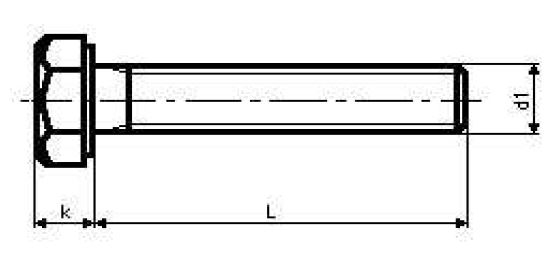

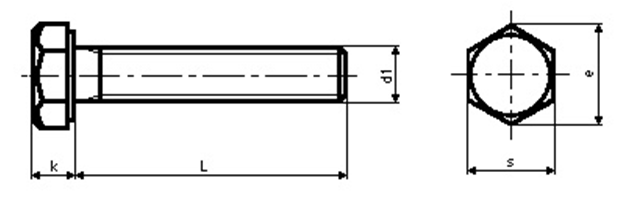

d1 M12 M16 M20 M24 M27
b L < 125 30 38 45 54 60
b L > 125   44 52 60 66
e 20,03 26,75 33,54 39,98 45,2
k 7,5 10 12,5 15 17
s 18 24 30 36 41

d1/L

M12

 M16 M20 M24 M27
20 *
25 * *
30 * *
35 * * *
40 * * *
45 * * *
50   * * *
55   *
60   * * * *
65     *
70     * * *
80       * *
90         *
