Melegen Húzott Acélcsőív DIN 2605
Melegen Húzott Acélcsőív DIN 2605
Melegen Húzott Acélcsőív DIN 2605

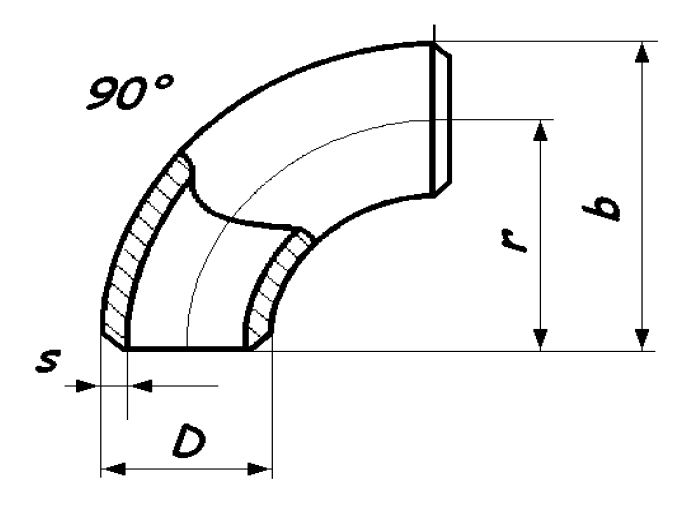

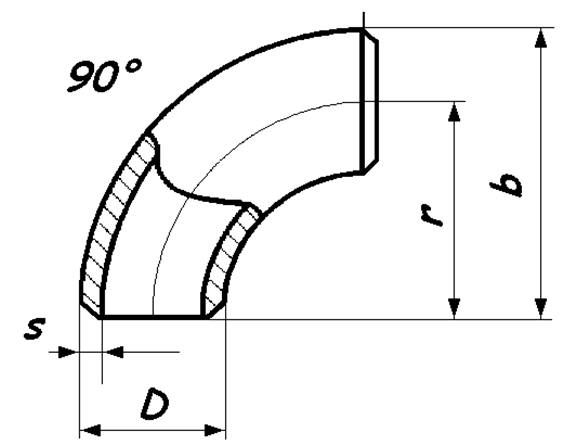

DN | D | s | r | b | súly |
---|---|---|---|---|---|
mm | mm | mm | mm | kg | |
15 | 21,3 | 2,6 | 27,5 | 38 | 0,04 |
20 | 26,9 | 2,6 | 28,5 | 42 | 0,07 |
25 | 33,7 | 2,6 | 38 | 55 | 0,12 |
32 | 38 | 2,6 | 45 | 64 | 0,16 |
32 | 42,4 | 2,6 | 47,5 | 69 | 0,19 |
40 | 44,5 | 2,6 | 51 | 73 | 0,22 |
40 | 48,3 | 2,6 | 57 | 81 | 0,26 |
50 | 57 | 2,9 | 72 | 100 | 0,44 |
50 | 60,3 | 2,9 | 76 | 106 | 0,49 |
65 | 76,1 | 2,9 | 95 | 133 | 0,78 |
80 | 88,9 | 3,2 | 114,5 | 159 | 1,21 |
100 | 108 | 3,6 | 142,5 | 169 | 2,07 |
100 | 114,3 | 3,6 | 152 | 210 | 2,35 |
125 | 133 | 4 | 181 | 247 | 3,62 |
125 | 139,7 | 4 | 190 | 260 |
4 |
150 | 159 | 4,5 | 216 | 294 | 5,82 |
150 | 168,3 | 4,5 | 229 | 313 | 6,54 |
200 | 219,1 | 6,3 | 305 | 414 | 15,8 |
250 | 276 | 6,3 | 381 | 518 | 24,8 |
300 | 323,9 | 7,1 | 457 | 619 | 39,8 |
350 | 366,6 | 8 | 533 | 711 | 57,5 |
400 | 406,4 | 8,8 | 610 | 813 | 82,6 |
500 | 508 | 11 | 762 | 1016 | 161 |
600 | 610 | 12,5 | 914 | 1219 | 266 |
