Peremezett csővég (Bördel) PN10 - DIN 2642

Peremezett csővég (Bördel) PN10 - DIN 2642

Peremezett csővég (Bördel) PN10 - DIN 2642

DIN 2642 Peremezett csővég (Bördel) 9.59

DN 10 - 300, PN10

Anyagminőség: Megrendelés szerint (Pl.: KO 36)

DN D d1 d6 b k e d2 n d4 h4 s1 s2 r
10 90

17,2

 19 14 60 3 14 4 40 9 1,8 3 3
15 95 21,3 24 14 65 3 14 4 45 9 2 3 3
20 105 26,9 30 14 75 3 14 4 58 12 2 3 3
25 114 33,7 36 16 85 4 14 4 68 12 2 3 4
30 140 42,4 46 16 100 4 18 4 78 15 2,6 3,5 4
40 150 48,3 54 16 110 4 18 4 88 17 2,6 3,5 4
50 165 60,3 65 16 125 5 18 4 102 23 2,6 3,5 5
65 185 76,1 81 16 145 5 18 4 122 23 2,6 3,5 5
80 200 88,9 94 18 160 5 18 8 138 23 3,2 4 5
100 220 114,3 119 18 180 5 18 8 158 28 3,2 4 5
125 250 139,7 145 18 210 5 18 8 188 30 3,2 4 5
150 285 168,3 173 18 240 5 22 8 212 30 3,2 4 5
200 340 219,1 225 20 295 5 22 8 268 30 3,2 4 5
250 395 273 279 22 350 5 22 12 320 30 4 5 5
300 445 323,9 329 26 400 5 22 12 370 35 4 5 5

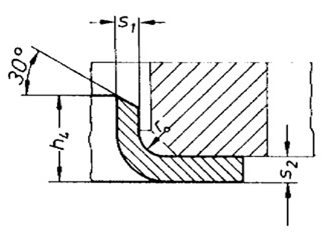

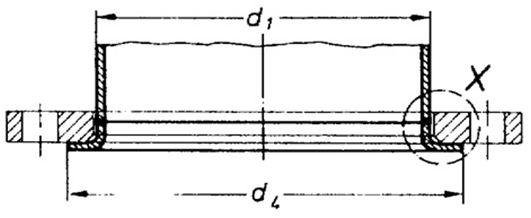

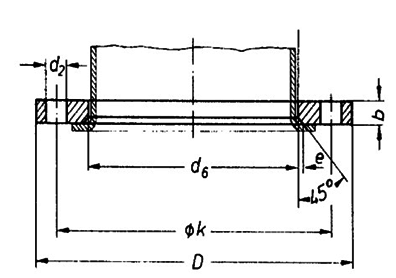

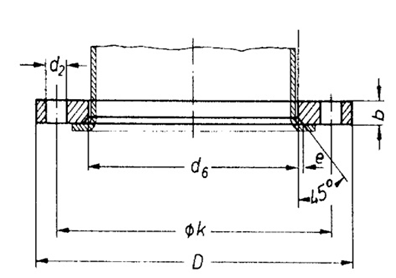

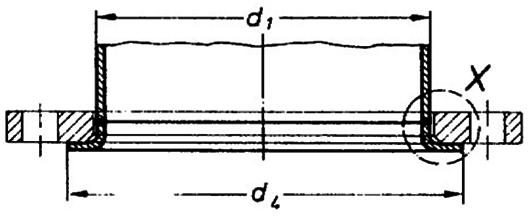

Peremezett csővég Peremezett csővég 2 Peremezett csővég 3
