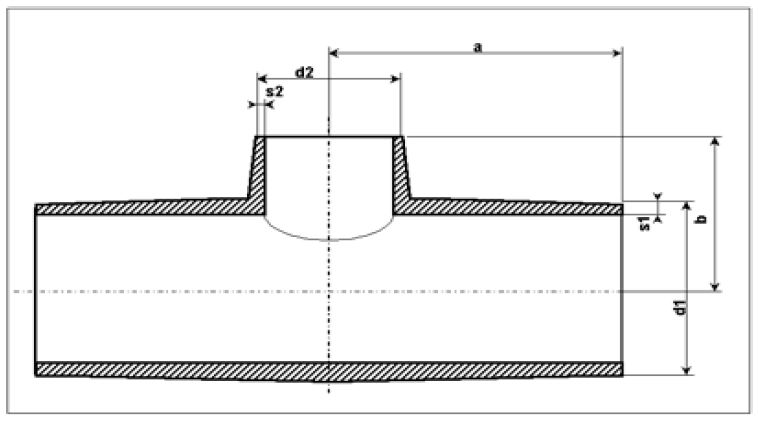

Húzott acél egál T-idom
Húzott acél egál T-idom
Húzott acél egál T-idom
DN | d1=d2 | s1 | a | b | tömeg |
---|---|---|---|---|---|
mm | mm | mm | mm | kg | |
15 | 21,3 | 2,0 | 25 | 25 | 0,09 |
20 | 26,9 | 2,3 | 29 | 29 | 0,15 |
25 | 33,7 | 2,6 | 38 | 38 | 0,26 |
32 | 42,4 | 2,6 | 48 | 45 | 0,42 |
40 | 48,3 | 2,6 | 57 | 57 | 0,59 |
50 | 60,3 | 2,9 | 64 | 64 | 0,83 |
65 | 76,1 | 2,9 | 76 | 76 | 1,29 |
80 | 88,9 | 3,2 | 86 | 86 | 1,85 |
100 | 114,3 | 3,6 | 105 | 105 | 3,10 |
125 | 139,7 | 4,0 | 124 | 124 | 4,8 |
150 | 168,3 | 4,5 | 143 | 143 | 7,0 |
200 | 219,1 | 6,3 | 178 | 178 | 14,9 |
250 | 273 | 6,3 | 216 | 216 | 22,0 |
300 | 323,9 | 7,1 | 254 | 254 | 35,0 |
350 | 355,6 | 8,0 | 279 | 279 | 60,0 |
400 | 406,4 | 8,8 | 305 | 305 | 82,0 |
500 | 508 | 11,0 | 381 | 381 | 160,0 |
