Átmeneti szelep acélöntvényből MSG. 1,12.
Átmeneti szelep acélöntvényből MSG. 1,12.
MSZ EN 13789 Dn15-150 PN16
Kivitel
Elzáró: vtsz: 8481807100
Szabályzó/folytó: vtsz: 8481807100
Szvárgási fokozat: DIN 3230/3 BN 1. fokozat
Csatlakozó méret: EN 10992-2 FORM B
Építési hosszúság: MSZ EN 358-1 FTF1
Alkalmazási terület

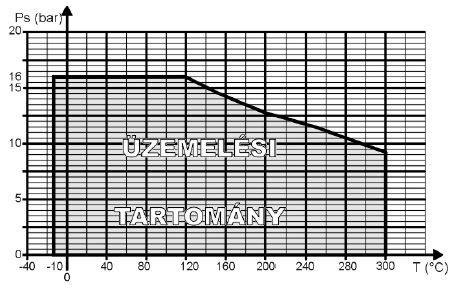

Hideg és melegvízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás-hőfok diagram szerint.
Dinamikus csővezetési terhelésre nem vehető igénybe.
T | -10 | 0 | 120 | 150 | 180 | 200 | 230 | 150 | 300 |
---|---|---|---|---|---|---|---|---|---|
Ps | 16,0 | 16,0 | 16,0 | 14,4 | 13,4 | 12,8 | 11,8 | 11,2 | 9,6 |
Főbb alkatrészek anyagai
Megnevezés | Anyagminőség |
---|---|
Szelepház | EN-GJL-250 MSZ EN 1561 |
Felsőrész |
EN-GJL-250 MSZ EN 1561 |
Kúp DN 15-32 |
1.4021 MSZ EN 10088-3 |
Kúp Dn 40-150 |
s 275 JR MSZ EN 10025 (felheg. SGx8 CrTi 18 DIN 8556) |
Ülék DN 15, és 65-150 | 1.4031 MSZ EN 10088-3 |
Ülék DN 20-50 | 1.4541 MSZ EN 10088-3 |
Orsó | 1.4021 MSZ EN 10088-3 |
Orsó tömítés | Grafit |

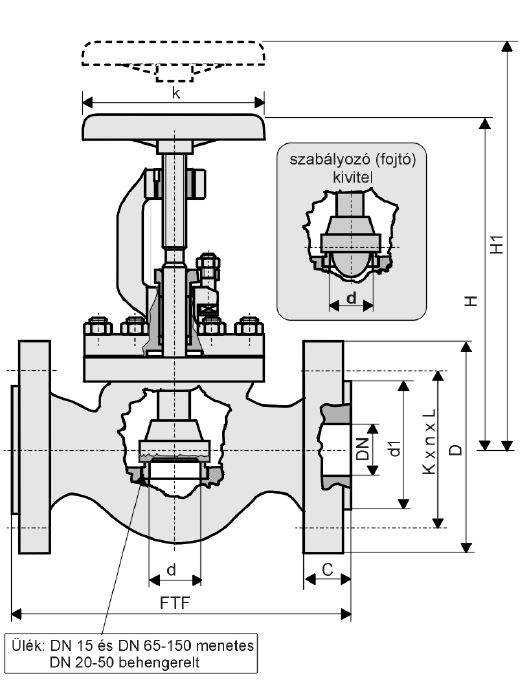

Méretek
Mérettáblázat
DN | d | D | d1 | FTF | KxnxL | b | H/H1 | k | Kv100 | kg/db |
---|---|---|---|---|---|---|---|---|---|---|
15 | 15 | 96 | 46 | 130 | 65x4x14 | 14 | 134/145 | 100 | 4 | 3,3 |
20 | 20 | 105 | 56 | 150 | 75x4x14 | 16 | 140/155 | 100 | 8 | 4,1 |
25 | 25 | 115 | 65 | 160 | 85x4x14 | 16 | 165/180 | 120 | 12,5 | 5,5 |
32 | 32 | 140 | 76 | 180 | 100x4x19 | 18 | 185/195 | 120 | 20 |
73 |
40 | 40 | 150 | 84 | 200 | 110x4x19 | 18 | 230/250 | 160 | 30 | 9,8 |
50 | 50 | 165 | 99 | 230 | 125x4x19 | 20 | 240/265 | 160 | 42 | 13 |
65 | 65/50* | 185 | 118 | 290 | 145x4x19 | 20 | 370/435 | 200 | 81 | 21 |
80 | 80/65* | 200 | 132 | 310 | 160x8x19 | 22 | 395/470 | 200 | 122 | 26 |
100 | 100/80* | 220 | 156 | 350 | 180x8x19 | 24 | 435/520 | 260 | 194 | 41 |
125 | 125/100* | 250 | 184 | 400 | 210x8x19 | 26 | 485/570 | 300 | 272 | 60 |
150 | 150/25* | 285 | 211 | 480 | 240x8x23 | 26 | 535/625 | 300 | 390 | 82 |
* folytó ülék átmérője
