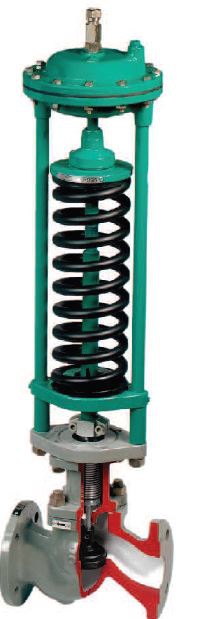

Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10.

Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10.

Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10.

DN 15-150 PN 16



Elzáró: vtsz: 8481101900

Csatlakozó méret: EN 1092-1 FORM B

Építési hosszúság: MSZ EN 358-1 FTF1

Szivárgási fokozat: DIN 3230/3 BN 1. fokozat



Alkalmazási terület

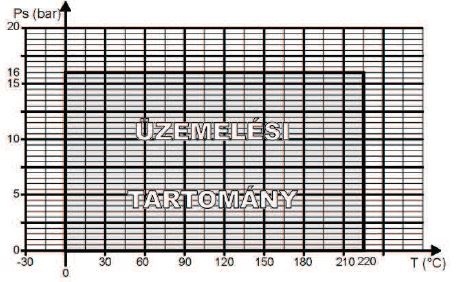

Telített, túlhevített gőzre, levegőre, valamint az alkatrészek anyagára közömbös nem éghető gázra az alábbi üzemi nyomás-hőfok diagram szerint.

T 0 220
Ps 16,0 16,0



Főbb alkatrészek anyagai

Megnevezés Anyagminőség
Szelepház Gp 240 GH MSZ EN 10213-2
Menbránház EN-GJS-400-15 MSZ EN 1563
Kúp 1.4021 MSZ EN 10088-3
Ülék DN 50-ig 1.4031 MSZ EN 10088-3
Ülék DN 65-től

s 275 JR MSZ EN 10025

(felheg. SGx8 CrTi 18 DIN 8556)
Orsó 1.4021 MSZ EN 10088-3
Csőmembrán 1.4541 MSZ EN 10088-3
Membrán Műszaki guni
Kieg. tartály St 37,0 DIN 1629

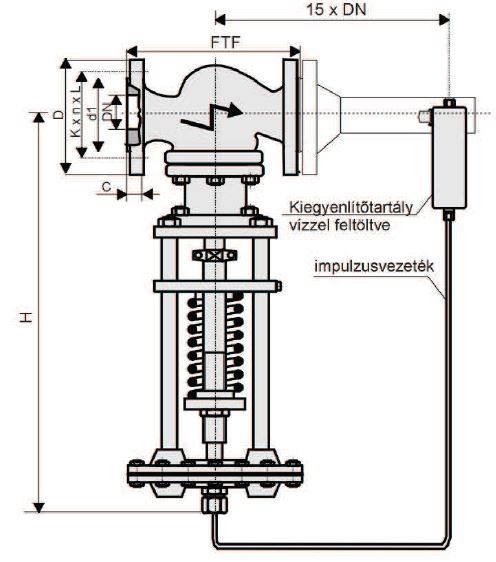

Méretek

Dn D d1

ülék áttömlő

átmérője

 FTF KxnxL C H kg/db
25 115 68 17,5 160 85x4x14 18 810 30-40
32 140 78 23,25 180 100x4x18 18 820 31-42
40 150 88 25,5 200 110x4x18 20 830 32-45
50 165 102 32 230 125x4x18 20 830 38-49
65 185 122 37 290 145x4*x18 22 900 42-56
80 200 138 50 310 160x8x18 24 910 47-61
100 220 158 59 350 180x8x18 26 920 57-71
125 250 188 75 400 210x8x18 26 1060 78-94
150 285 212 84 480 240x8x22 28 1070 105-140

* A gyártó és amegrendelő közötti megállapodás esetén lehet 8 furattal is gyártani.



"A" típus

gumimembrán

átmérője

310mm

"B" típus

gumimembrán

átmérője

230mm

"C" típus

gumimembrán

átmérője

200mm
DN Szekunder nyomás Szekunder nyomás Szekunder nyomás
25-100 0,1 bar-tól - 1,0 bar-ig 1,0 bar-tól - 4,0 bar-ig 4,0 bar-tól - 8,0 bar-ig
125-150 0,5 bar-tól - 1,0 bar-ig 1,0 bar-tól - 6,0 bar-ig -

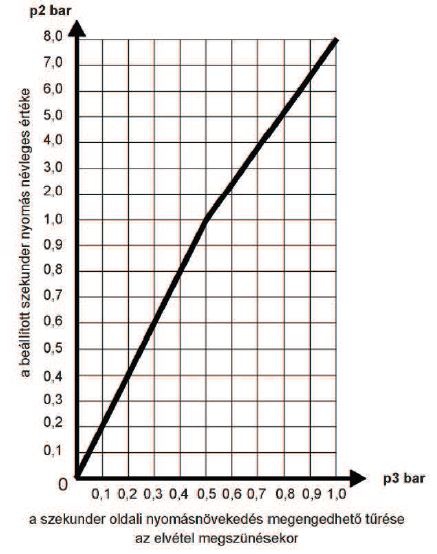

Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10. Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10. 2 Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10.szekunder oldali nyomáscsökkentő Gőznyomáscsökkentő szelep acélöntvényből MSG 5.10.üzemelési tartomány
