Kondenzleválasztó TDK-B
A termodinamikus kondenzvízelválasztók az áramló gőz és kondenzvíz eltérő nyomásviszonyai és hőtani, valamint áramlástani jelenségek alapján választják el egymástól a gőzt és a kondenzvizet.
Kondenzleválasztó TDK-B

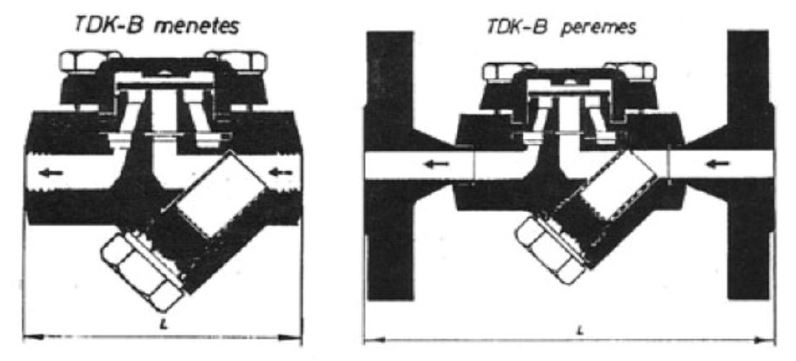

TDK-B termodinamikus PN40, TDK-B többmenetes

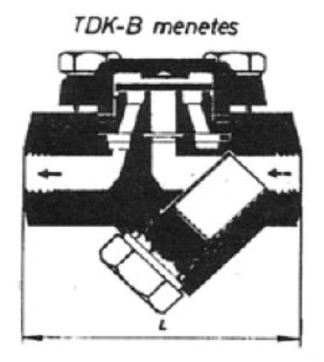

| Nyomás | Beépítési hossz L (mm) |
|---|---|
| 1/4" | 80 |
| 3/8" | 80 |
| 1/2" | 100 |
| 3/4" | 100 |
| 1" | 130 |
| 5/4" | 130 |

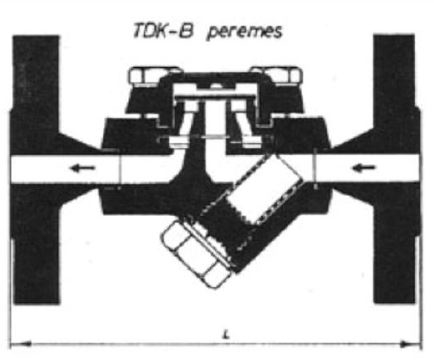

| Méret DN | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|
| Beépítési hossz L (mm) |
135 | 135 | 150 | 150 | 160 | 195 | 215 | 215 |
| Nyomás (bar) | 32 | 22 | 14,5 |
|---|---|---|---|
| Hőmérséklet (°C) | 250 | 385 | 450 |
| maximális nyomáskülönbség (bar) | 20 | ||
Anyagminőségek:
- Szeleptest C22.8
- Fedél (1,460)
- Karika
- Szűrő KO33 ( 1,4301)
- Szeleptányér KO13
- Szelepülésbetét
- Tömítések Grafit CuEP
Működés:
A termodinamikus kondenzvízelválasztók az áramló gőz és kondenzvíz eltérő nyomásviszonyai és hőtani, valamint áramlástani jelenségek alapján választják el egymástól a gőzt és a kondenzvizet.

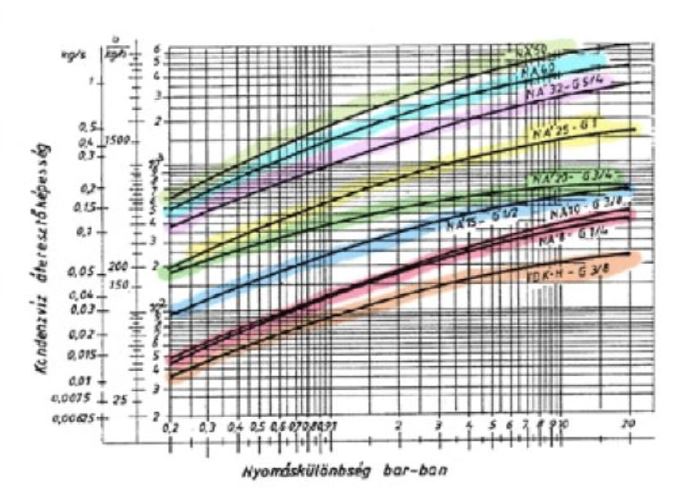

A TDK-B teljesítmény-diagramjában a maximálisan szállított óránkénti vízmennyiséget és a hozzá tartozó nyomás értékét ábrázoljuk A kondenzvíz átbocsátás értékei a diagtram vízszintes tengelyén bejelölt nyomásártékhez tartozó telített gőz hőmérsékletnél 10°C-al alacsonyabb hőmérsékletű kondenzvízre érvényesek.
Előnyös tulajdonságai:
- egyszerű kis helyigényű készülék
- tetszőleges beépítési helyzet
- beépített szennyfogó szűrő
- olcsó karbantartás
- tolásmenets működés
- szabályoást nem igényel
