Kondenzleválasztó TKK-2Y
Állandó különbséggel (10°C) követi a telített gőz görbét elengedve a kondenzátumot és a nem kondenzálódó gázokat a gőzvezetékből. Gyakorlatilag nem ereszt át gőzt, így gőzveszteség nincs.
TKK-2Y termikus kondenzvízleválasztó készülék
DN 15 - 25 PN 40
Általános jellemzők:
Állandó különbséggel (10°C) követi a telített gőz görbét elengedve a kondenzátumot és a nem kondenzálódó gázokat a gőzvezetékből. Gyakorlatilag nem ereszt át gőzt, így gőzveszteség nincs.

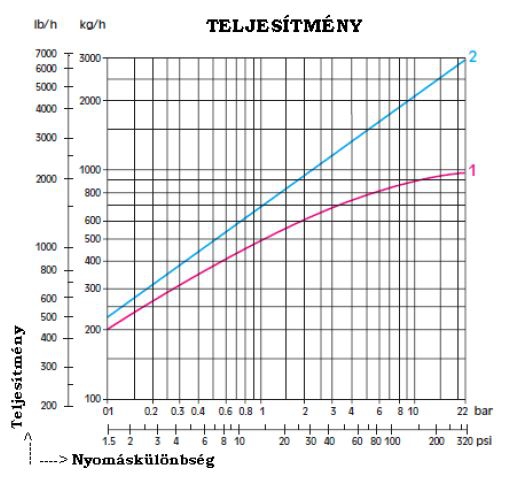

Működésében meghatározó a beépített membrán, vagy kapszula. Az alapszériában az „S” típusú kapszula van beépítve (1-es görbe). A beépített szűrő megakadályozza az esetleges szennyeződések okozta üzemzavart, és a kapcsolódó más berendezéseket is védi a szennyeződéstől. Tartós teljesítőképessége és funkcióképessége érdekében a készülék bármilyen helyzetben beépíthető. Karbantartása csak időközönkénti tisztítást igényel, ami függ a beépítés módjától és kialakításától is.
|

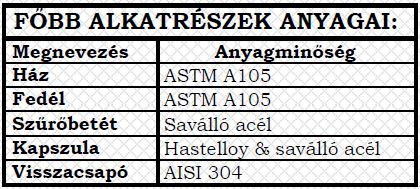

Megnevezés |
Anyagminőség |
|---|---|
|
Ház |
ASTM A105 |
|
Fedél |
ASTM A105 |
|
Szűrőbetét |
Saválló acél |
|
Kapszula |
Hastelloy és saválló gél |
|
Visszacsapó |
AISI 304 |

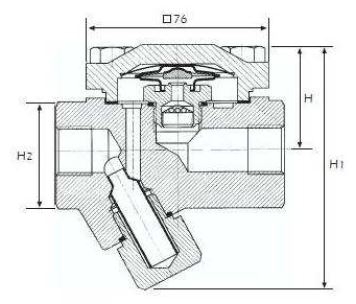

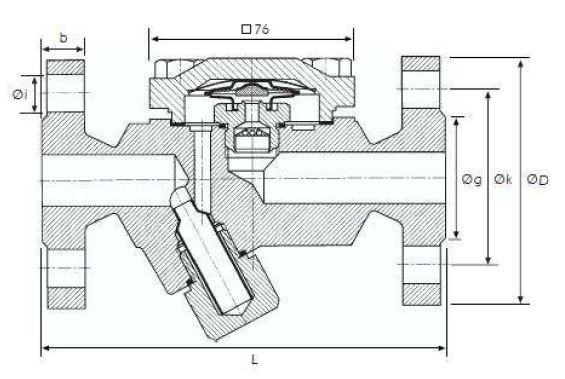

| DN | L | L1 | H | H1 | H2 | D | b | k | g | i | n | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 150 | 95 | 45 | 97 | 40 | 95 | 16 | 65 | 45 | 14 | 4 | 3,4 |
| 20 | 150 | 95 | 45 | 97 | 40 | 105 | 18 | 75 | 58 | 14 | 4 | 4,1 |
| 25 | 160 | 95 | 45 | 97 | 40 | 115 | 18 | 85 | 68 | 14 | 4 | 4,5 |
Típusjellemzők:
Nagy működési érzékenység. A működés független az ellennyomástól. Beépített visszacsapó rendszer. Nagy forróvíz-áteresztő képesség alacsony nyomáskülönbség esetén is. Automatikus légtelenítőként is alkalmazható.
Alkalmazhatóság:
- - Max üzemi nyomás: 32 bár
- - Max nyomáskülönbség: 22 bár
- - Max üzemi hőmérséklet: 250°C
Alkalmazási területek:
- Ellenőrző vezetékek
- Szárítóegységek
- Sajtolóegységek
- Csővezetékek gőzfűtéssel
- Vasalók
