Oválisházú éktolózár öntöttvasból 6.13

Oválisházú éktolózár öntöttvasból 6.13

Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra alkalmazható.

Oválisházú éktolózár öntöttvasból 6.13

Alkalmazási terület:

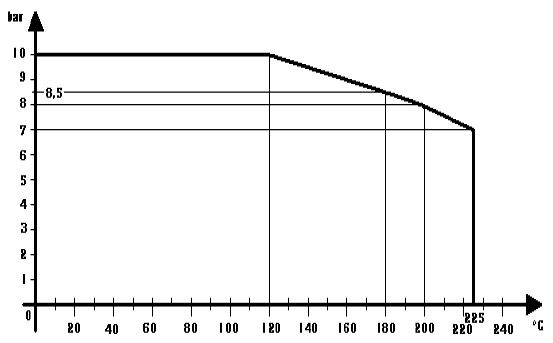

Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban:

Főbb alkatrészek anyagai

megnevezés anyagminőség
ház GG-25
fedél GG-25
orsó 13% Cr
záró gyűrű sárgaréz



DN 40 50 65 80 100 125 150 200 250 300 350 400 500 600
L 240 250 270 280 300 325 350 400 450 500 550 600 700 800
H 252 277 318 365 400 455 495 590 675 755 927 985 1104 1286
D 160 180 200 250 320 320 320 360 400 400 500 500 630 630
Súly (Kg) 15 19 25 35 45 60 73 108 146 205 287 360 536 855



Oválisházú éktolózár öntöttvasból 6.13 Oválisházú éktolózár öntöttvasból 6.13 diagram
