DISC PILLANGÓSZELEP, KARIMA KÖZÉ ÉPÍTHETŐ
A pillangószelepek funkciójuknál fogva zárásra és nyitásra, valamint a közbenső helyzetekben szabályozásra alkalmazhatók.

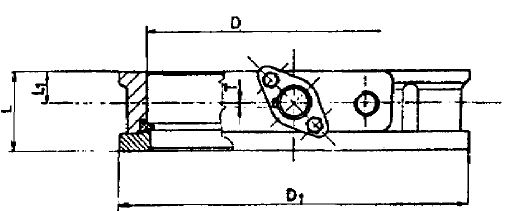

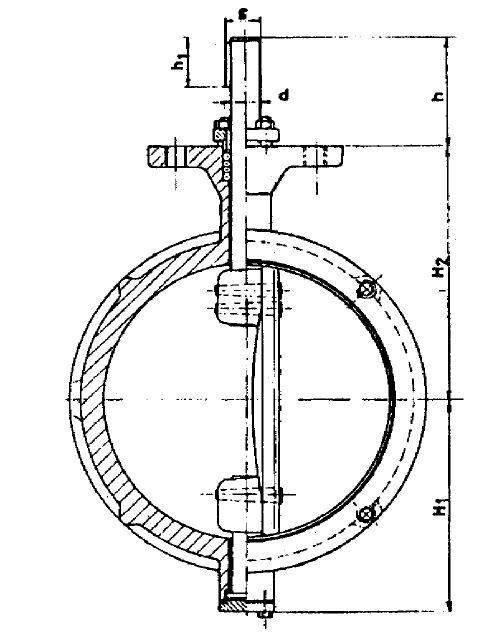

DISC pillangószelep, karima közé építhető
DN 50 - 500PN 25
Alkalmazási terület:
A pillangószelepek funkciójuknál fogva zárásra és nyitásra, valamint a közbenső helyzetekben szabályozásra alkalmazhatók.
Fő alkalmazási terület: vízelosztó rendszereknél, fűtő és víztisztító berendezéseknél, valamint olaj és szennyvízszállító berendezéseknél, gőz, szuszpenzió és bizonyos oldószereket szállító vezetékeknél, levegőre,
gázra az ülék anyagától függően.
Működtetési módok:
- kézikar DN 50-150
- kézi működtetés csigaáttéttel DN 50-500
- elektromechanikus DN 50-500
- pneumatikus DN 50-500
- beépítési készlet DN 50-500
Fő alkatrészek anyaga:
| megnevezés | anyagminőség |
|---|---|
| Ház: | Aö. 21 C MSZ 1749 1 C 25 MSZ EN 10083-2 |
| Tányér: | Aö 21 C MSZ 1749 1 C 25 MSZ EN 10083-2, a zárófelület 19%Cr, 12%Ni, 2,5%Mo minőségből felrakóhegesztéssel kialakítva |
| Ülékgyűrű: | EPDM (E) VITON (V) |
| Tengely: | KO 11 N MSZ 4360 |
| Tömszelence: | CHETRATHERM tisztagrafit tömítőgyűrűk |
| Fóliacsapágy: | PTFE töltésű bronzszita |
- Pillangószelep ISG DISC (PN25)
