Returvent visszacsapó szelep 2.32

Returvent visszacsapó szelep 2.32

Hideg és meleg vízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra alkalmazható.

Returvent visszacsapószelep 2.32

DN 125 - 200 PN 10, 16

Alkalmazási terület:

Hideg és melegvízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerint. A szelep előnye a rövid beépítési hossz és az egyszerű beszerelhetőség.

Nyomás - hőfok táblázat

16 bár -10°C
16 bár 120°C
13 bár 200°C
13 bár 300°C

Főbb alkatrészek anyagai

Megnevezés Anyagminőség
Ház GG25 öntöttvas, horganyozva
Fedél GG25 öntöttvas, horganyozva
Tányér GG25 öntöttvas, horganyozva
Rugó AISI 302 saválló acél
vezető elem AISI 316 saválló acél

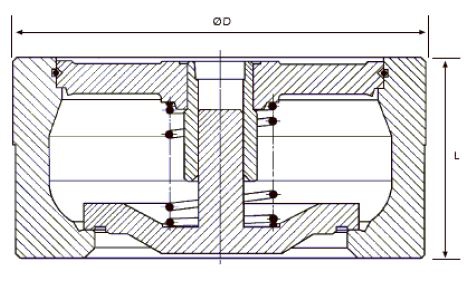

DN D L Kg/db Nyitónyomás
m/bar
125 183 90 6,5 31
20,5
10
150 210 106 8,3 33
21,5
10
200 264 142 14,5 32,4
21,2
10
