Termékkatalógus
Átmeneti visszacsapószelep öntöttvasból MSG 1.14.V
Az Átmeneti visszacsapószelep öntöttvasból MSG 1.14.V hideg és meleg vízre és az alkatrészek anyagára közömbös folyadékokra alkalmazható.
Átmeneti visszacsapószelep öntöttvasból MSG 1.14.V
DN 15-200 PN 40
Szivárgási fokozat:
DN 3230/3 BN 2. fokozat
Csatlakozó méret:
EN 1092-1 Form B.
Építési hosszúság:
MSZ EN 5581 FTF1
Beépítés:
Csak vízszintes helyzetben szabad beépíteni. Igény szerint rugós kivitelben is szállítható, amely bármilyen helyzetben beszerelhető.
Alkalmazási terület:

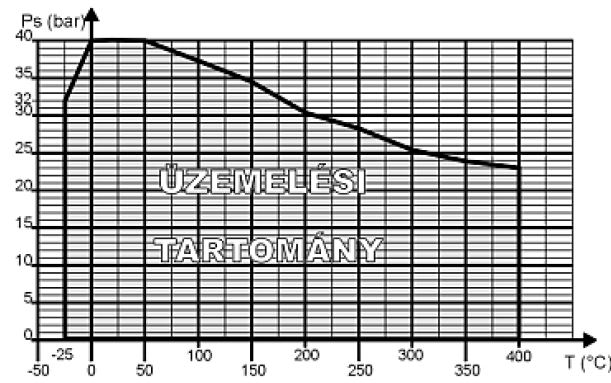

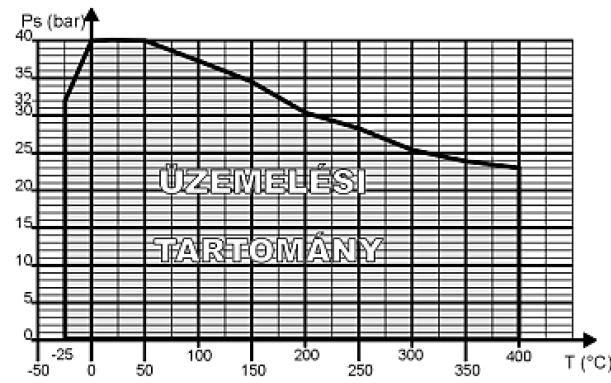

Hideg és melegvízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi az üzemi-hőfok nyomás diagram szerint alkalmazható. Igény szerint légnemű közegre is rendelhető!
| T | -25 | 0 | 20 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| Ps | 32 | 40 | 40 | 40 | 37,3 | 37,4 | 30,2 | 28,4 | 25,8 | 24 | 32,1 |
Főbb alkatrészek anyagai:
| Megnevezés | Anyagminőség |
|---|---|
| Szelepház | GP 240 GH MSZ EN 10213-2 |
| Felsőrész | P 365 GH MSZ EN 10028-2 |
| Kúp DN 15-32 |
1.4021 MSZ EN 10088-3 |
| Kúp DN 40-200 |
S 275 JR MSZ EN 10025 (felheg. SGx8 CrTi DIN 8556) |
| Ülék | (felheg. SGx8 CrTi DIN 8556) |
