Többsugaras, szárazon futó vízmérő GMDX
A többsugaras, szárazon futó vízmérő típ. GMDX super-dry hidegvíz mérésére.
Többsugaras, szárazon futó vízmérő GMDX super-dry
Tulajdonságok:
- Hidegvíz /30°C/ mérésére
- Szárazon futó
- B metrológiai osztály
- Kiváló indulási érzékenység
- Pontos mérési eredmények
- Tartós stabilitás
- Gyártott méretek: 1/2" - 2"
- NA 50 karimás kivitelben is
- Műanyag alapú festékréteg
- Optimális üzembiztonság korrózív vizeknél is
- Impulzustávadóval felszerelhető
- 0,052 leolvasási pontosságú számláló
Technikai adatok
Méret | mm | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|---|
Max. terhelhetőség | m3/h | 3 | 5 | 7 | 12 | 20 | 30 |
Névl. térfogatáram | m3/h | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
Átm. térfogatáram | l/h | 120 | 200 | 280 | 480 | 800 | 1200 |
Min. térfogatáram | l/h | 30 | 50 | 70 | 120 | 200 | 450 |
Ind. érzékenység | l/h | 10 | 14 | 17 | 27 | 46 | 75 |
Min. leolvashatóság | l | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Max. leolvashatóság | m3 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 |
Max. nyomás | bar | 16 | 16 | 16 | 16 | 16 | 16 |
Mérési osztály B-H |
Hideg víz 30°C |
Hideg víz 30°C |
Hideg víz 30°C |
Antimagnetikus kivitelben is Szárazon futó számlálószerkezet |

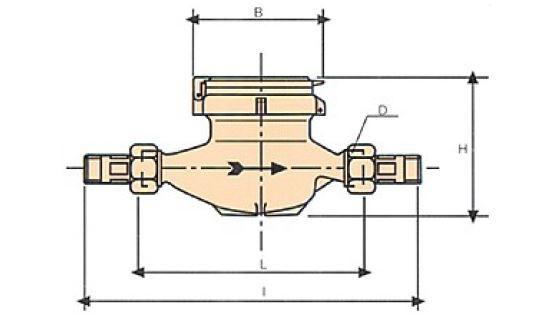

Méretek ábrázolása
Méret | mm | 15 | 20 | 25 | 32 | 40 | 50* |
---|---|---|---|---|---|---|---|
L | mm | 145-165-190 | 190 | 260 | 260 | 300 | 300 |
l | mm | 245 | 290 | 380 | 380 | 440 | 560 |
H | mm | 109 | 111 | 117 | 117 | 153 | 172 |
B | mm | 100 | 100 | 104 | 104 | 126 | 160 |
D | in | 3/4" | 1" | 1" 1/4 | 1" 1/2 | 2" | 2" 1/2 |
Súly | kg | 1,6 | 2,1 | 2,6 | 3,1 | 4,5 | 8,0 |
NA 50 karimás kivitelben is. PN 16
