Öntvényidomok FF-idom

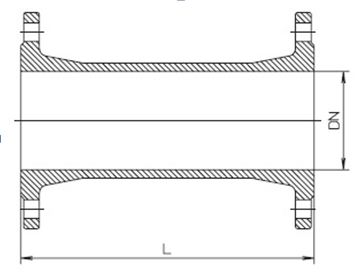

Öntvényidomok FF-idom Nr. 8500
EN 545 (DIN 28614)
Üzemi nyomás max. PN 16
Gömbgrafitos öntöttvasból, epoxi-porbevonattal.
Karima méretezés: EN 1092-2 (DIN 28605) szerint.
Alapkivitel megfúrása DIN 2501 szerint PN 10
| L |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
DN 125 |
DN 150 |
DN 200* |
DN 250* |
DN 300* |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 4,5 | 5 | 7,5 | 7 | 7,5 | ||||
| 150 | |||||||||
| 200 | 7,5 | 9,5 | 9,2 | 10,5 | 13,5 | 16,5 | 23 | ||
| 250 | 13 | 13,5 | |||||||
| 300 | 9 | 13 | 16 | 18 | 13,2 | 16,1 | 22,7 | 31 | 40,1 |
| 400 | 10 | 12 | 15 | 15 | 18,5 | 23 | 32,5 | 38 | 49,2 |
| 500 | 11 | 14 | 18 | 21 | 22 | 33,9 | 33,3 | 45,1 | 58,3 |
| 600 | 14 | 16,5 | 15,5 | 19 | 24 | 29,5 | 41,5 | 56 | 73 |
| 800 | 19 | 18,9 | 25 | 29 | 36 | 51 | 68,5 | 88,5 | |
| 1000 | 16,5 | 22 | 22 | 27 | 34,5 | 42,5 | 60 | 81 | 103,5 |
* PN 16-ra fúrva is kapható (rendeléskor kérjük az ilyen igényt közölni)
