Öntvényidomok Q-idom

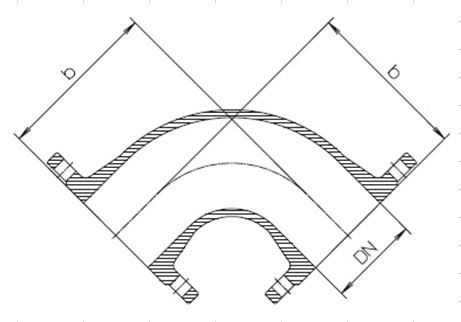

Kétkarimás könyök 90o-os ív Q-idom Nr. 8540
EN 545 (DIN 28639)
Üzemi nyomás max. PN 16
Gömbgrafitos öntöttvasból, epoxiporbevonattal
Karima méretezés: EN 1092-2 (DIN 28605) szerint
Alapkivitel megfúrása DIN 2501 szerint PN 10
DN | b | Kg |
---|---|---|
50 | 150 | 9,3 |
65 | 165 | 9,7 |
80 | 165 | 9,9 |
100 | 180 | 12 |
125 | 200 | 15,5 |
150 | 220 | 20,5 |
200* | 260 | 31 |
250* | 35 | 50 |
300* | 400 | 70 |
* PN 16-ra fúrva is kapható (rendeléskor kérjük az ilyen igényt közölni)
