Horganyozott fitting Könyök 90° BB, KB
Horganyozott fitting Könyök 90° BB, KB

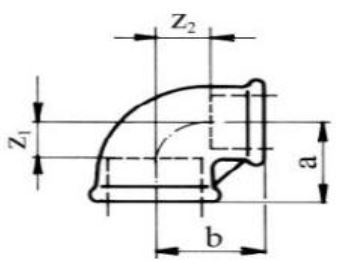

Könyök 90° BB
Méret |
a mm |
z mm |
---|---|---|
3/8" | 20,5 | 11,5 |
1/2" | 24,5 | 13,5 |
3/4" | 29 | 16,5 |
1" | 35 | 20,5 |
5/4" | 42 | 26 |
6/4" | 45,5 | 28,5 |
2" | 53,5 | 34,5 |
2,5" | 65 | 44 |
3" | 73 | 50 |
4" | 90 | 64 |

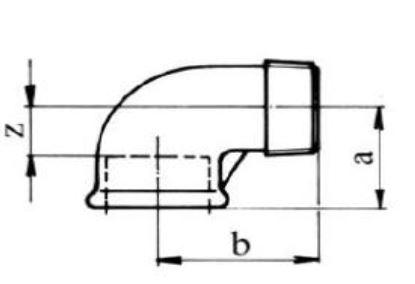

Könyök 90° KB
Méret |
a mm |
b mm |
z mm |
---|---|---|---|
3/8" | 25 | 33 | 15 |
1/2" | 24,5 | 36 | 13,5 |
3/4" | 29 | 42 | 16,5 |
1 | 35 | 49 | 20,5 |
5/4" | 45 | 60 | 27,5 |
6/4" | 50 | 65 | 32 |
2" | 58 | 74 | 36 |
2,5" | 69 | 90 | 46 |
3" | 78 | 98 | 53 |
4" |
